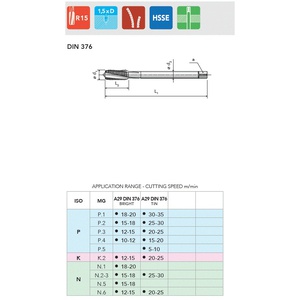

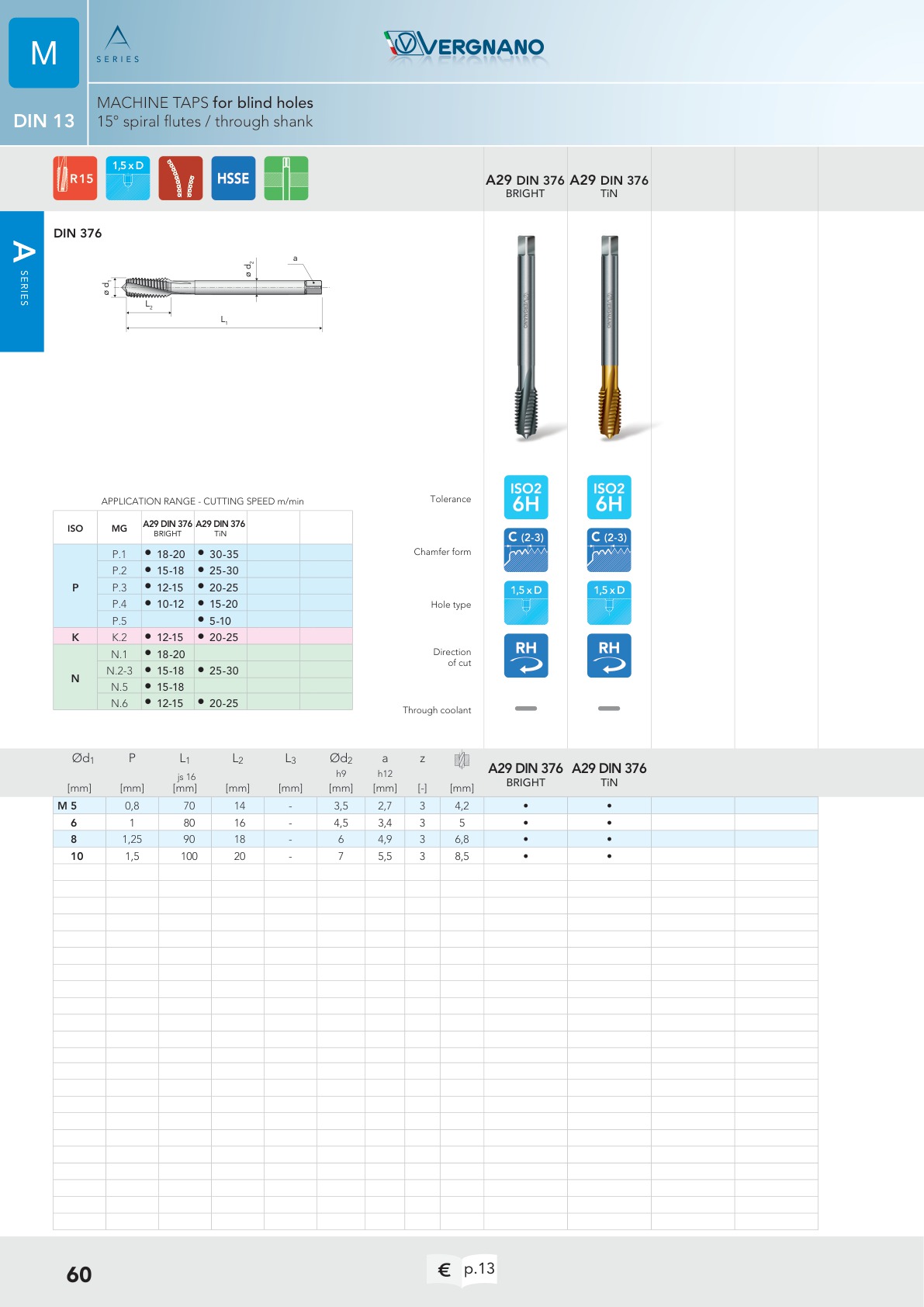

A29 DIN 376 BRIGHT Makine Klavuzu VERGNANO / 15°Helis Kanallı / Düz Şaft / Kör Delikler İçin
ISO Metrik Diş-DIN13
Tolerans : ISO2 6H
Pah Formu : C ( 2-3 )
Delik Tipi : 1,5 X D
Kesme Yönü : RH
İçten Su Verme : YOK
Sipariş Kodları
|
Ød₁
|
P | L₁ | L₂ | L₃ | Ød₂ | a | z | Matkap |
| js 16 | h9 | h12 | Ölçüsü | |||||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [-] | [mm] |
| 5 | 0,8 | 70 | 14 | – | 3,5 | 2,7 | 3 | 4,2 |
| 6 | 1 | 80 | 16 | – | 4,5 | 3,4 | 3 | 5 |
| 8 | 1,25 | 90 | 18 | – | 6 | 4,9 | 3 | 6,8 |
| 10 | 1,5 | 100 | 20 | – | 7 | 5,5 | 3 | 8,5 |
